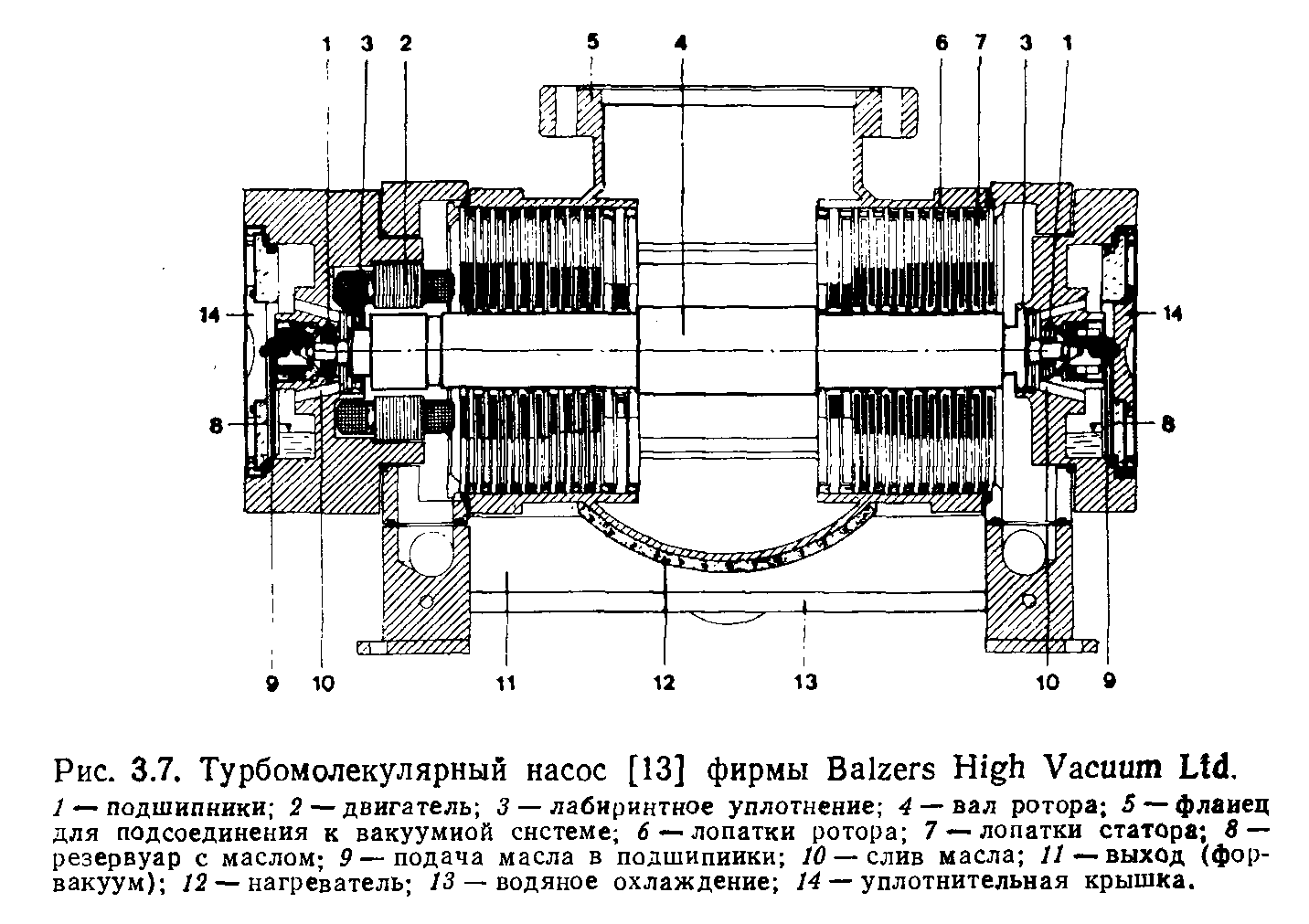

В современных насосах этого типа довольно часто несколько откачивающих ступеней на входе конструируют из расчета достижения максимальной быстроты откачки, тогда как остальные, расположенные на выходе насоса, конструируют из расчета достижения высоких степеней сжатия. Конструкция турбомолекулярного насоса, описанного Беккером и выпускаемого фирмой Arthur Pfeiffer GmbH, имеет две откачивающие секции, расположенные симметрично относительно входа (рис. 3.7).

Скорость вращения ротора зависит от размеров насоса и обычно составляет около 10 000 об/мин. Такая высокая скорость вращения создает значительные нагрузки в подшипниках, которые в связи с этим следует эффективно смазывать потоком масла и одновременно охлаждать водой. На турбомолекулярных насосах были получены почти такие же скорости откачки, как и у диффузионных насосов таких же размеров. Насосы, изготовляемые фирмой Pfeiffer, обеспечивают быстроту откачки в диапазоне 250— 15 000 м3ч-1 при степени сжатия 109 по азоту и 103 по водороду.







Поскольку для достижения свободномолекулярных условий течения турбомолекулярные насосы откачиваются ротационными или сорбционными насосами, возможно достижение в вакуумной системе степени разрежения ниже 10-8 Па. В системе остаются в основном легкие газы, такие, как водород.

Поскольку максимальная степень сжатия соответствует тяжелым молекулам, пары масла из подшипников не попадают в систему, так что турбомолекулярные насосы позволяют получать вакуум, в котором отсутствуют следы углеводородов и нет необходимости использовать отражатели и ловушки, охлаждаемые жидким азотом. Однако необходимо отметить, что когда насос находится в нерабочем состоянии (не вращается), пары масла из подшипников могут попадать в вакуумную систему, поэтому должны быть приняты соответствующие меры предосторожности.

Последние конструкции турбомолекулярных насосов рассчитаны по теории Кругера и Шапиро. В этих насосах усовершенствованы лопатки, что позволило повысить их эффективность по сравнению с базовой конструкцией Беккера. Увеличение скорости вращения ротора до 42 ООО об/мин при помощи электродвигателей постоянного тока с электронным управлением позволило Остерстрему и Шапиро разработать конструкцию, обладающую десятикратной быстротой откачки (при небольшом уменьшении степени сжатия) и в два раза меньшим числом откачивающих секций по сравнению с базовой моделью такого же размера.

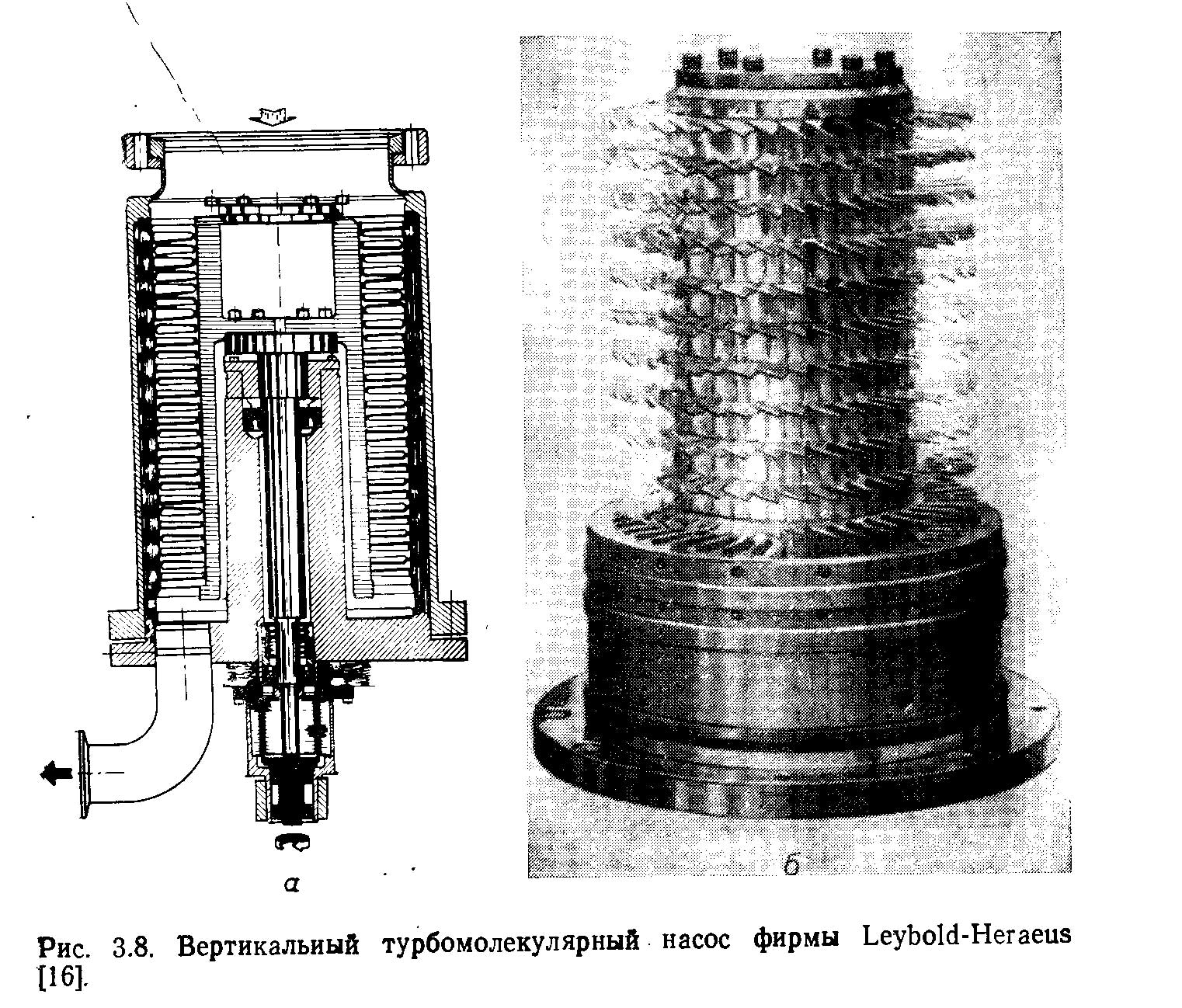

Миргелем предложена альтернативная конструкция, в которой ротор вращается вокруг вертикальной оси, а поток газа движется в одном направлении (в отличие от конструкции Беккера, где входящий газ разделяется на два потока, рис. 3.7). По сравнению с горизонтально расположенным ротором такой насос, выпускаемый фирмой Leybold-Heraues, обладает более компактной конструкцией (рис. 3.8).




Одно из преимуществ этого насоса заключается в отсутствии неравномерности нагрузок на подшипники, что могло бы привести к выдавливанию смазывающей жидкости или ее паров из привода и последующему попаданию их в вакуумную установку. Насос имеет следующие характеристики: диаметр 20 см, высота 46 см, скорость вращения статора 24000 об/мин, быстрота откачки 1332 м3-1.

Позже этой же фирмой была выпущена новая модель насоса с подшипниками на магнитной подвеске с целью исключения любой возможности загрязнения вакуума маслом. Подшипники этого типа имеют очень сложную конструкцию и поэтому весьма дорогие.

Некоторые другие фирмы также применяют вертикальное расположение ротора, особенно в небольших низкоскоростных насосах. Однако эта конструкция в отсутствие верхнего подшипника не предохраняет ротор от ударов и вибраций. Фирма Pfeiffer смогла разрешить эту проблему, использовав на вакуумном конце оси магнитную подвеску на основе постоянного магнита.

Хотя турбомолекулярный насос обеспечивает более высокую скорость откачки по сравнению с молекулярным насосом, последний способен достигать большей степени сжатия. Это соображение было использовано фирмой CIT-Alcatel в комбинированном варианте насоса. Конструкция этого насоса, в котором соединены оба устройства, описана в работе  и схематически представлена на рис.3.9. На входе насоса расположен четырехступенчатый турбомолекулярный насос диаметром 20 см. За ним на той же самой оси размещен молекулярный насос цилиндрического типа.

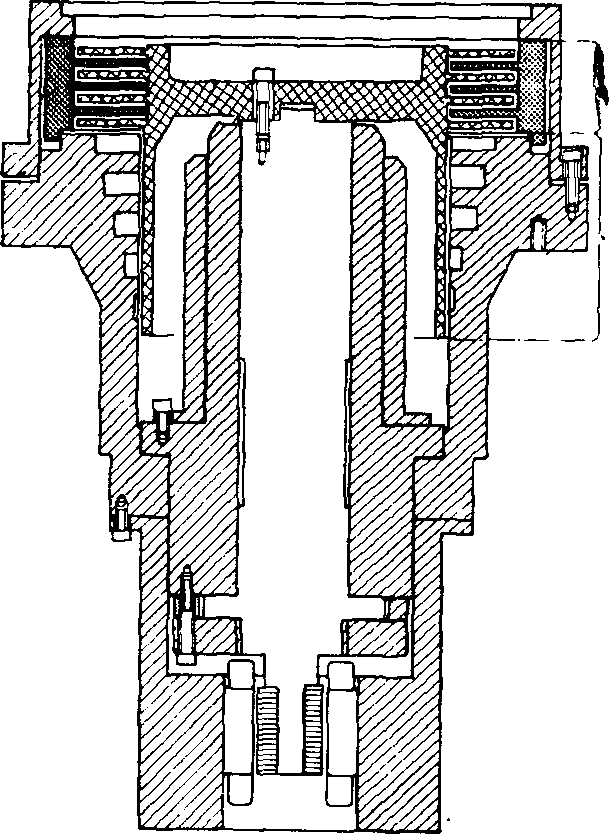

Рис. 3.9 Сблокированные турбомолекуляриый и молекулярный насосы

Высокая степень сжатия позволяет осуществлять откачку до давлений ниже 10-6 Па с выхлопом откачанного газа непосредственно в атмосферу. Однако для достижения условий свободно-молекулярного течения на входе в насос необходимо создать начальный форвакуум 10 Па.В последних конструкциях предусмотрена установка воздушного турбокомпрессора на оси ротора.

Такие турбомолекулярные насосы обеспечивают высокую быстроту откачки, высокий вакуум (до 10-8 Па) и отсутствие загрязняющих следов масла. Рабочая часть насоса обычно может прогреваться до 10O0C или несколько выше; кроме того, при эксплуатации такого насоса не требуется отражателей или ловушек.

Однако эти насосы все же представляют собой прецизионные устройства, работающие при высоких скоростях вращения ротора, поэтому они весьма дороги и требуют регулярного и квалифицированного технического обслуживания. Особенно это касается проблемы износа подшипников, которые легко подвержены повреждениям от твердых частиц, способных попасть в насос. Если форвакуум создается ротационным насосом, то следует предусмотреть меры, предотвращающие попадание паров масла, хотя эта проблема для турбомолекулярного насоса не так важна, как в случае диффузионного, ввиду высокой степени сжатия для тяжелых молекул.

В последнее время турбомолекулярные насосы находят все более широкое применение, особенно в электронных микроскопах, где требуется довольно высокая производительность при полном отсутствии загрязнения маслом.
