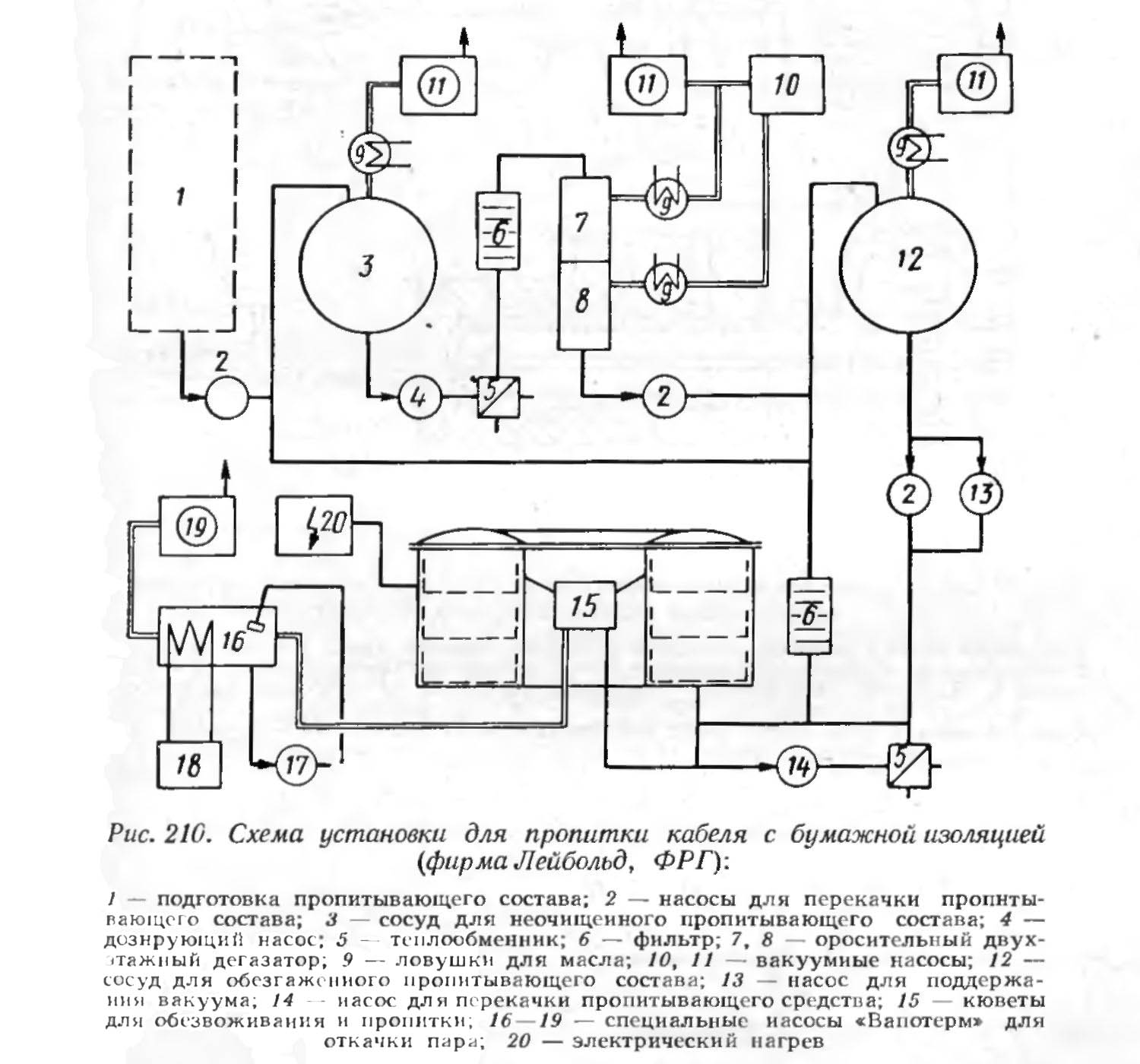

Кабельные масла для бумажной изоляции пользуют в смеси с канифолью, которая увеличивает вязкость масла и Шляется его антиокислителем. На рис. 210 приведена схема установки фирмы Лейбольд (ФРГ) для пропитки кабеля с бумажной изоляцией.

Для заполнения маслонаполненных кабелей, работающих при высоком напряжении, служат специально очищенные маловязкие и низкокипящие масла типа трансформаторного масла. Масло для таких кабелей предварительно дегазируется в вакууме. Наиболее рациональной технологией пропитки и сушки бумажной изоляции маслонаполненных кабелей является одноэтапный процесс, проводимый в сушильно-пропиточном котле.

При одноэтапном процессе бумажная изоляция и свинцовая оболочка не подвержены длительному нагреву, в связи с чем не ухудшаются их механические свойства. Однако при проведении такого процесса требуется большее количество масла, причем оно должно быть более чистым, чем в двухэтапном процессе (предварительная вакуумная сушка, наложение герметизирующей оболочки и затем окончательная пропитка и сушка в отдельной камере).

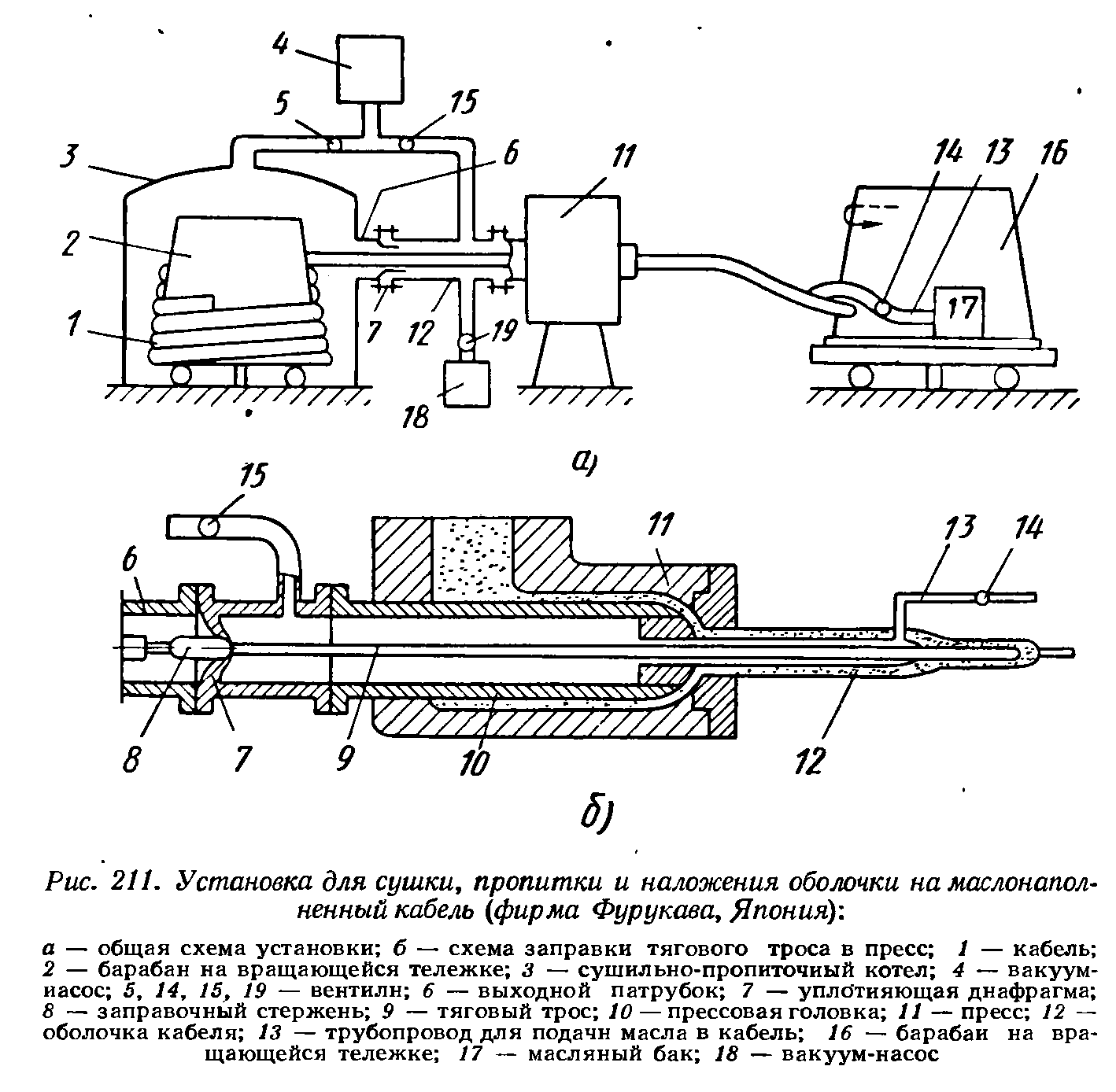

 На рис. 211 дана схема установки фирмы Фурукава (Япония) для сушки маслонаполненного кабеля, его пропитки и наложения оболочки. Кабель наматывается на барабан 2 и помещается на вращающуюся тележку.

Масло подается в кабель через вентиль 14 по трубопроводу 13. В этой установке пропитка кабеля и наложение герметизирующей оболочки происходит одновременно.

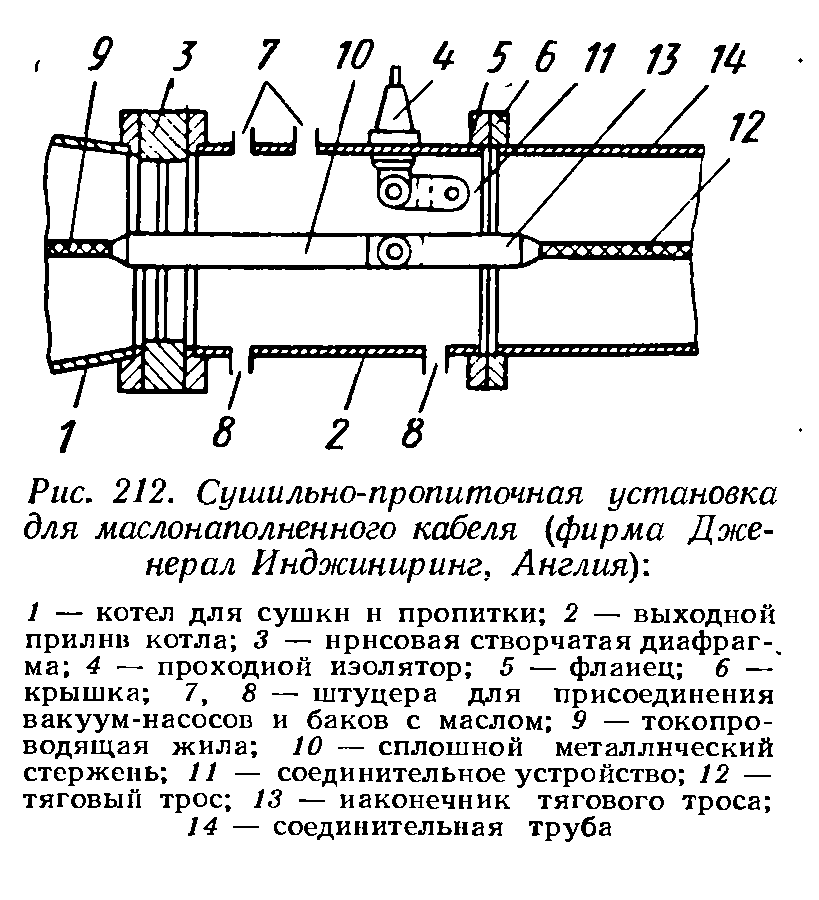

Фирма Дженераль Энджиниринг (Англия) выпускает установки для сушки и наполнения кабелей с маслообрабатывающим и дегазационным оборудованием. На рис. 212 приведена схема установки этой фирмы для одноэтапной пропитки и сушки маслонаполненных кабелей.

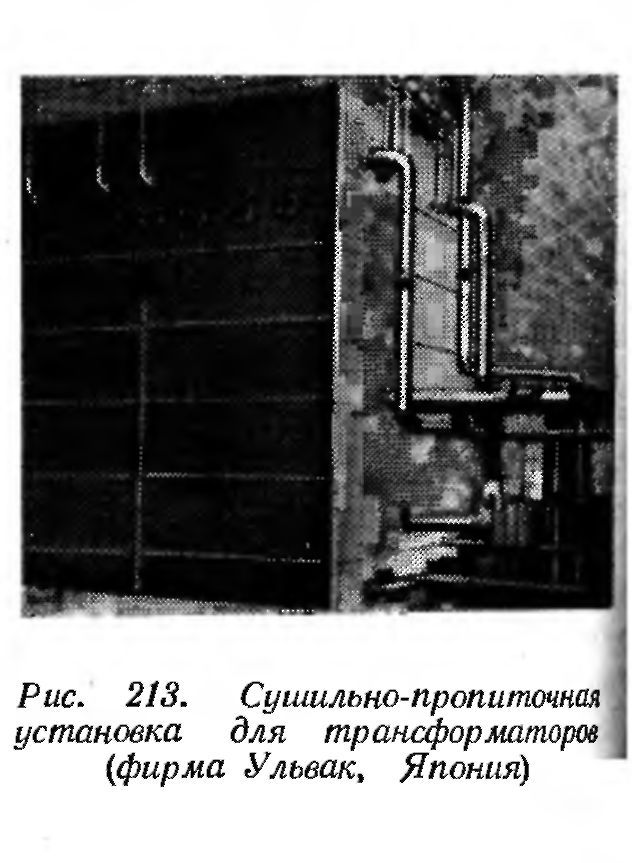

 Современная вакуумная сушильная и пропиточная установка для трансформаторов фирмы Ульвак (Япония) показана на рис. 213.












Основным типом электрического конденсатора, используемого в технике сильных токов и высоких напряжений, является бумажный конденсатор, пропитанный жидким диэлектриком — конденсаторным маслом или электроизоляционным соволом. Небольшие бумажные конденсаторы с бумагой, пропитанной расплавленным твердым диэлектриком—перезином, хлорнафталином — используются в телефонии, в автотракторной технике.

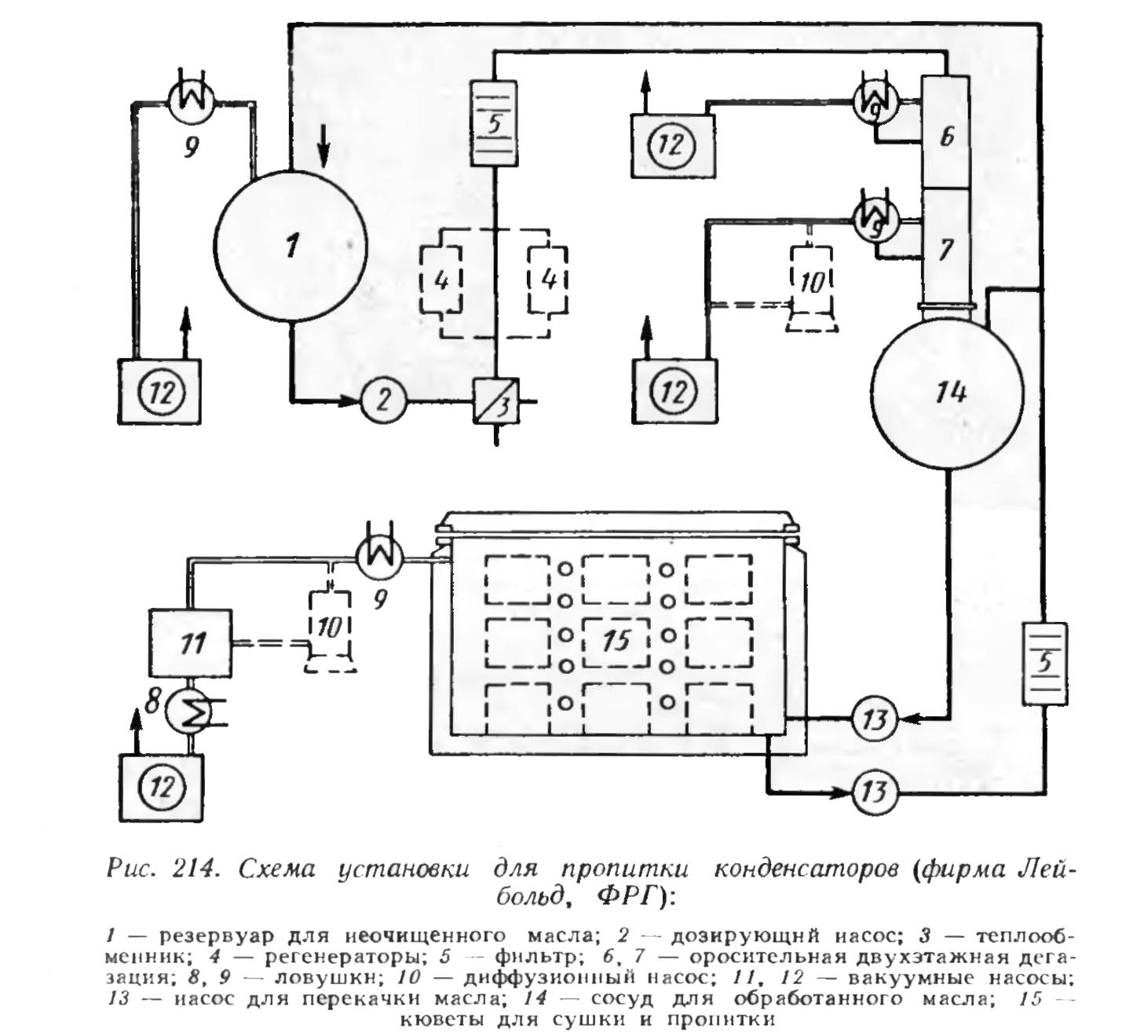

Для пропитки бумаги и заливки в бумажные конденсаторы применяют конденсаторное масло, которое представляет собой, минеральное изоляционное масло повышенной степени очистки. На рис. 214 приведена схема установки для пропитки конденсаторов фирмы Лейбольд (ФРГ). Установка этой же фирмы для пропитки лаками показана на рис. 215.
