Аналогичная проблема существовала и для соединений на основе эластомерных кольцевых прокладок круглого сечения. В связи с этим в начале 1960-х гг. Международная организация стандартов (ISO) в координации с Западноевропейским объединением производителей вакуумного оборудования (Pneurop) разработала рекомендации для вакуумных фланцев в рамках более широкой задачи стандартизации всего вакуумного оборудования. В результате для высоковакуумных уплотнений с металлическими прокладками была рекомендована спецификация фланцев различных типоразмеров. Эта спецификация определяет внешний диаметр фланца, число отверстий под болты, их расположение и т. д. в зависимости от диаметра вакуумпровода, но не указывает тип уплотнения.



Фланцевые соединения с использованием медных прокладок



Таблица Рекомендуемые ISO типоразмеры фланцевых соединений.



В табл. 6.1 приведены размеры наиболее общеупотребительных фланцевых соединений. Поскольку высоковакуумные уплотнения с металлическими прокладками требуют фланцев сложного канавочно-клинового профиля, тип уплотнения в конце концов был также нормализован. Большинство фирм, специализирующихся на выпуске вакуумного оборудования, остановилось на конструкции ConFIat, разработанной фирмой «Вариан».

Фланцевое соединение этого типа показано на рис. Оно состоит из двух одинаковых фланцев, снабженных внешним бортиком для фиксации медной шайбовидной прокладки и заостренным выступом особой формы. При затягивании крепежных болтов эти выступы врезаются в медную прокладку, вызывая ее радиальную и поперечную деформацию. Бортики фланцев ограничивают эту деформацию, создавая по всей своей внутренней поверхности напряжение, достаточное для затекания меди в поверхностные дефекты фланца.

Соединение этого типа при правильной эксплуатации обеспечивает высококачественное герметичное уплотнение; натекание через такое уплотнение составляет менее 10-2 Па мс-1 и не фиксируется гелиевым течеискателем. Другим преимуществом соединения типа ConFIat является возможность использования конструкции, в которой фитинги с заостренными выступами снабжены накидными кольцами с отверстиями для болтов, заменяющими внешний бортик на фланце ConFIat неразъемного типа. Эти накидные кольца очень удобны при монтаже клапанов, поскольку могут быть развернуты в нужное положение. Внешний бортик фланца или накидное кольцо также служит для защиты заостренного выступа от повреждений. Фланцы этого типа могут нагреваться до 450° С.

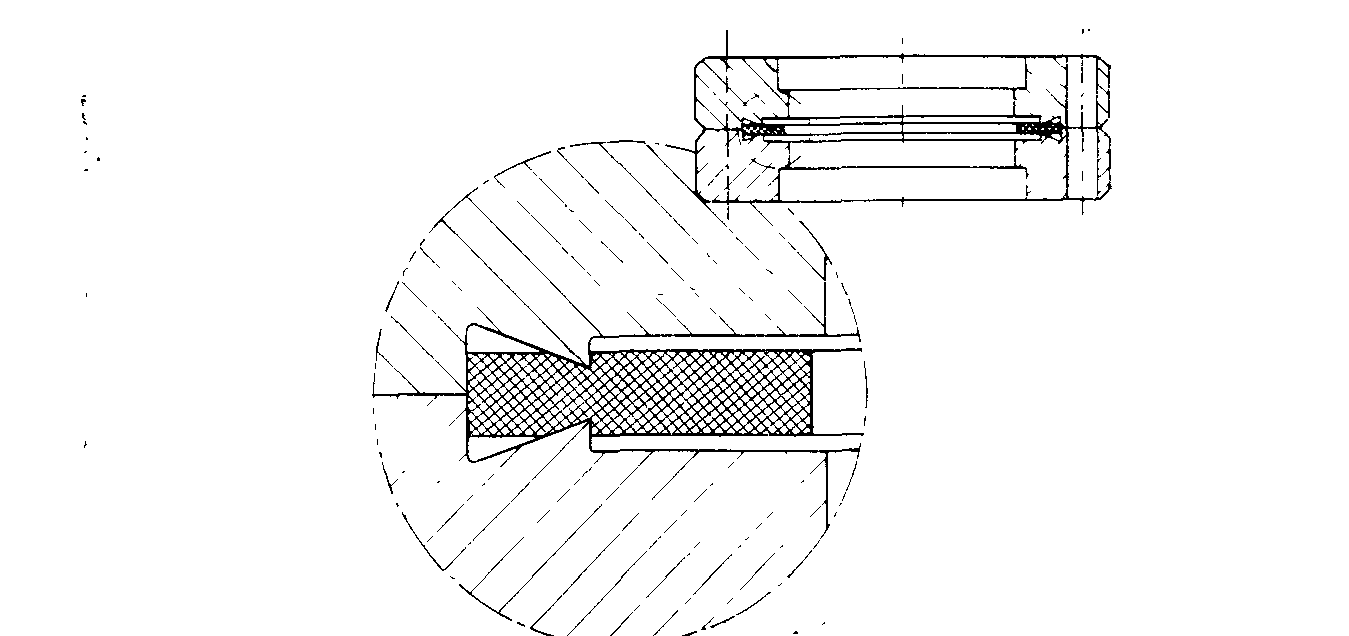

 Вакуумное фланцевое соединение типа ConFIat.



 Кольцеобразная прокладка С-образного сечения фирмы Avica Equipment Ltd.

При необходимости досжатия после сжатия термообработки в течение длительного времени или в атмосфере кислорода для предотвращения чрезмерного окисления медные прокладки могут быть посеребрены. Так как металлические прокладки испытывают пластическую деформацию, они заменяются после однократного применения.

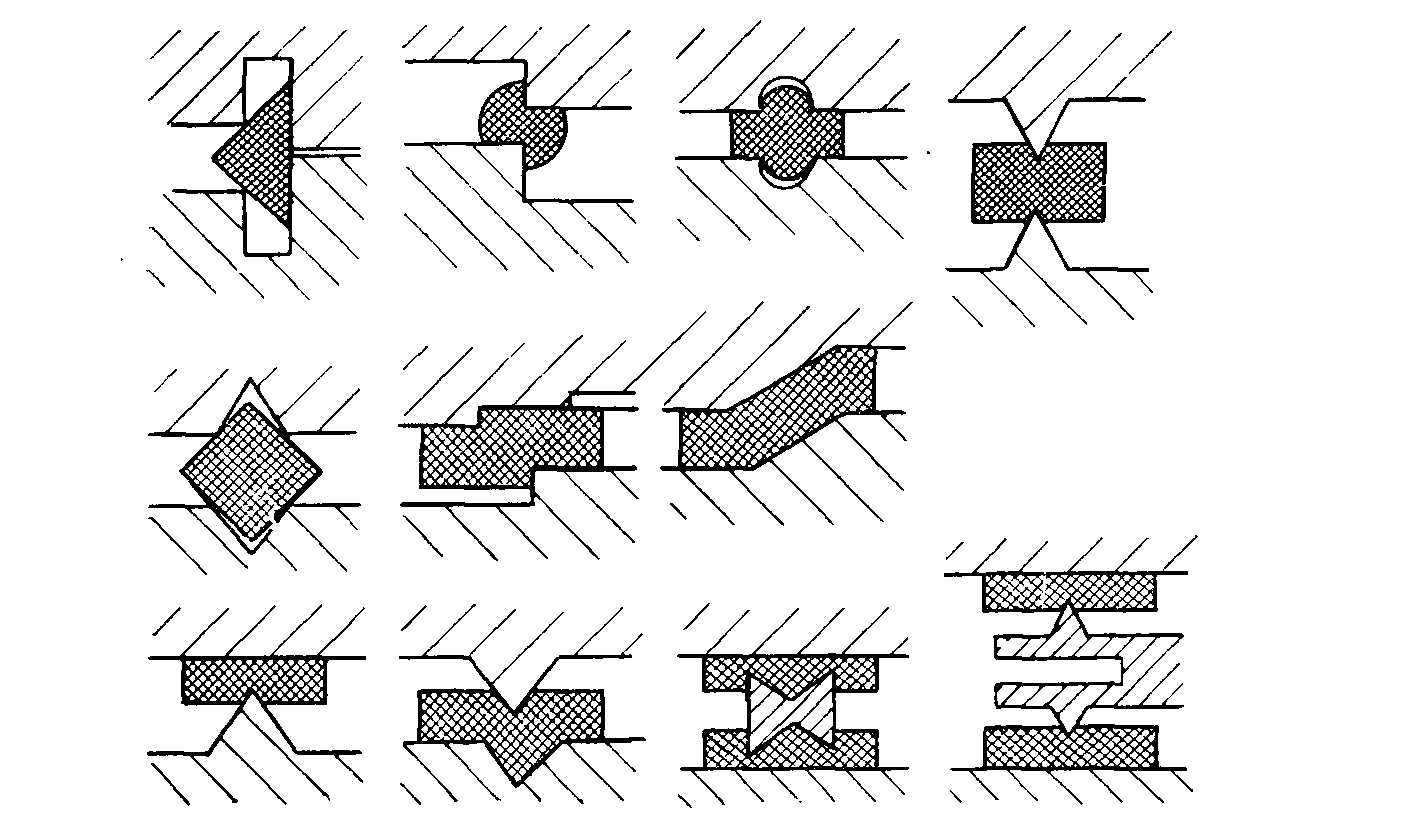

Металлы и сплавы, такие, как нержавеющая сталь или монель, также могут использоваться в качестве вакуумных прокладок. Прокладки с различной формой уплотняющего участка, например X- и V-образные, применяемые в других областях техники, зачастую пригодны и в вакуумной технике.
